在CAD（计算机辅助设计）软件，特别是集成了CAE（计算机辅助工程）功能的模块（如Autodesk Inventor的应力分析、SolidWorks Simulation、ANSYS等）中进行应力分析后，结果中通常会清晰地展示几种关键的力或由其衍生的力学结果。对于技术学习交流，可以非常肯定地告诉您，最核心、最常被关注和解读的是以下三种力及其相关结果：

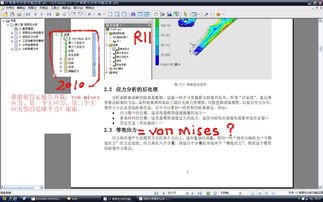

- 等效应力 (Von Mises Stress)
- 它是什么： 这不是一个单一的力，而是一个基于“畸变能密度理论”计算出的综合应力标量值。它结合了模型内部所有方向的应力分量（正应力和剪应力），将其折算为一个单一的、可用于比较的应力值。
- 为什么重要： 对于绝大多数延性材料（如钢材、铝合金），等效应力是判断材料是否会发生屈服（永久变形）失效的关键指标。在分析结果中，它通常以色谱云图显示，红色区域代表高应力区，蓝色代表低应力区。工程师的目标是确保最大等效应力低于材料的屈服强度。
- 安全系数 (Factor of Safety)
- 它是什么： 安全系数是一个比值，表示材料的屈服强度（或极限强度）与实际计算出的最大等效应力之间的比值。例如，安全系数为2，意味着材料的强度是实际所受最大应力的2倍。
- 为什么重要： 它直接、直观地反映了设计的安全裕度。安全系数大于1表示理论上安全，小于1则表示已发生或即将发生屈服。在设计交流中，这是评估设计可靠性的核心数据。
- 反作用力 (Reaction Force)
- 它是什么： 这是在您施加了约束（固定面、销钉连接等）的位置，为了平衡外部载荷（力、压力等），约束处所产生的力。它直接由软件计算得出。
- 为什么重要： 反作用力对于验证载荷设置的合理性、评估支撑结构或连接件（如螺栓、焊接点）的受力至关重要。它告诉您约束点“承受了多大的力”。
其他重要且常被讨论的结果包括：
- 位移/变形 (Displacement/Deformation)： 显示在载荷作用下，模型形状的变化量和方向。它用于判断刚度是否满足要求，变形是否在允许范围内。
- 主应力 (Principal Stress)： 分为第一、第二、第三主应力。它们表示在一点上不同方向的正应力极值。对于脆性材料或需要分析特定方向失效的场景尤为重要。
- 应变 (Strain)： 物体变形的度量，与应力通过材料属性（弹性模量）相关联。
技术交流要点：
在CAD软件技术学习交流区讨论应力分析结果时，应聚焦于：
- 模型准备： 几何简化、材料属性设置是否正确。
- 边界条件： 约束和载荷的施加是否真实反映了实际情况。
- 结果解读： 重点查看最大等效应力的位置和数值，并与材料屈服强度对比；检查最小安全系数是否满足设计规范；关注总变形量是否可接受；核查反作用力是否与理论预期相符。
- 网格收敛性： 讨论网格密度是否足够，以确保结果的精确性。
**
可以肯定地说，在CAD软件应力分析的技术交流中，等效应力、安全系数和反作用力**是三个最核心、最常被用来判断结构强度、安全性和载荷传递情况的力学结果。理解并正确解读它们，是进行有效设计与交流的基础。
